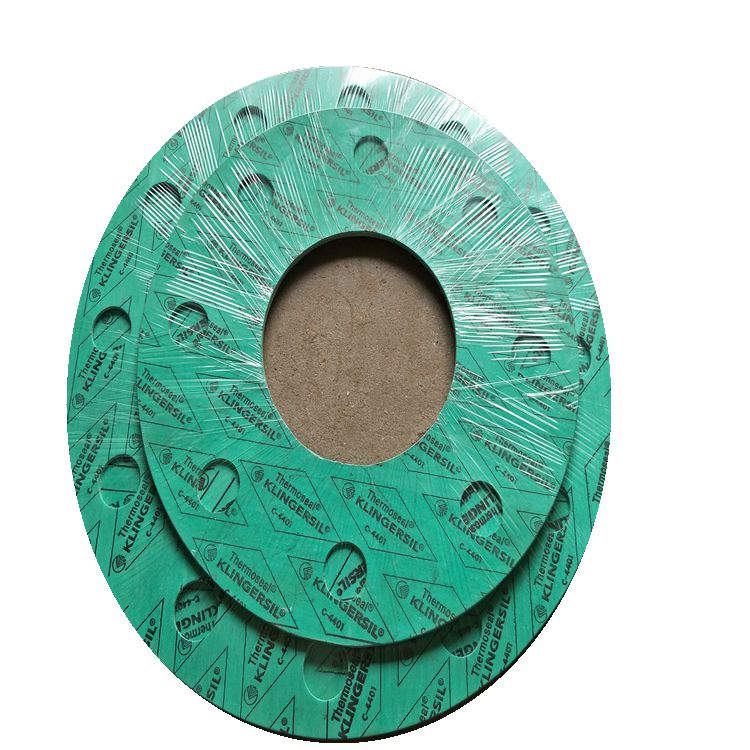

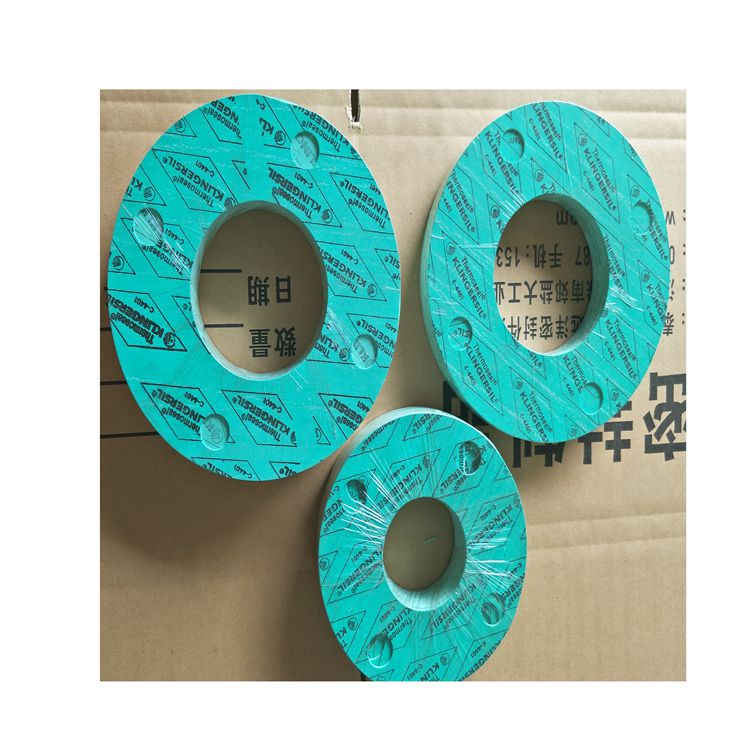

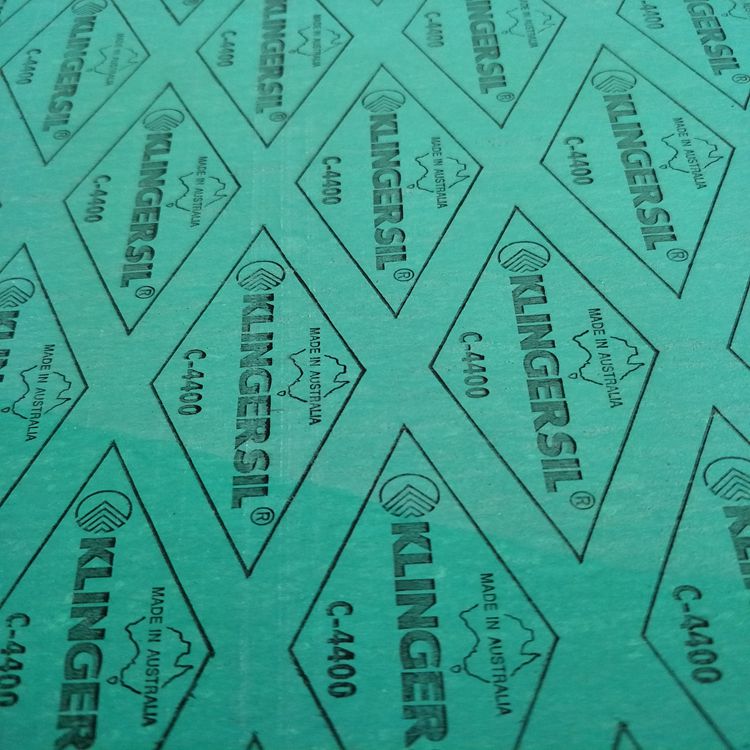

克林格無石棉墊片 KLINGERsil C4400 壓縮纖維無石棉芳綸纖維板
、堿和中強酸。
3XA 雙面防粘接涂層保持墊片和法蘭分離，減少安裝和維修時間間 在安裝和檢修時無須使用潤滑油脂和密封劑。
技術參數
請注意以下圖表所示僅作為指導，該參數引用時要根據墊片的厚度和具體操作條件。本參數參考厚度 2.0 mm，所有操作我溫度和壓力根據接觸的化學介質而定。請查閱 KLINGER 公司的相關化學介質適用表或使用 KLINGERexpert 計算機設計軟件。
操作溫度 400 °C
操作壓力 100 bar
壓縮率 ASTM F36A 11 %
回彈率 ASTM F36A (min) 55 %
KLINGER 熱壓實驗 25 MPa 300°C
厚度減少 23°C 10 %
厚度減少 300°C 22 %
拉伸強度ASTM F152 15 MPa
氣體泄露 DIN 3535/6 0.2 ml/min
壓力松弛 BS7531 23 MPa
壓力松弛 DIN 52913 (16h, 300°C) 25 MPa
重量增加 ASTM F146
ASTM 油 No. 3 (5h/150°C) 3 %
ASTM 燃料油 B (5h/23°C) 5 %
厚度增加 ?ASTM F146
ASTM 油 No. 1 (5h/150°C) 0 - 5 %
ASTM 油 No. 3 (5h/150°C) 0 - 5 %
ASTM 燃料油 A (5h/23°C) 0 - 5 %
ASTM 燃料油l B (5h/23°C) 0 - 5 %
密度 1.6 g/cm3
注:檢測標準系采用通用的非石棉墊片檢測標準。
通過認證
? 氣體輸送 - DVGW No. 88.01e052 (德國氣、水協會)
? 飲用水 - WRC (英國水務局)
? 氧氣認證 (100bar/80°C) - BAM (德國聯邦實驗和研究院)
? 船務認證 - Lloyds (德國)
? 飲用水 - KTW (德國)
? 符合 BS7531 Grade Y 標準
KLINGER PT圖
注意：KLINGER PT 圖僅提供設計指導 – 沒有壓力/溫度限制，具體參考 KLINGER expert 墊片設計軟件。
? 在化學介質適用的情況下，可以確認滿足你的使用條件。
? 在化學介質適用的情況下，正常滿足你的使用條件除非在蒸汽中應用，你需要得到KLINGER的確認
? 所有使用條件均需要得到KLINGER的確認。
所屬欄目：克林格無石棉墊片 發布時間：2019-4-26 9:42:36 點擊次數：
KLINGERsil C4400/C4430/C4500一種具有優良耐熱性能的非石棉材料
。 耐熱性能和高負載以確保其可靠性，持續的高扭矩和優異的密封性能
。適用于水
、氣體、碳?xì)浠衔?div id="d48novz" class="flower left">
、堿和中強酸。3XA全國服務熱線： 15298526792
在線咨詢
KLINGERsil C4400/C4430/C4500
一種具有優良耐熱性能的非石棉材料。 耐熱性能和高負載以確保其可靠性
3XA 雙面防粘接涂層保持墊片和法蘭分離，減少安裝和維修時間間 在安裝和檢修時無須使用潤滑油脂和密封劑。
技術參數
請注意以下圖表所示僅作為指導，該參數引用時要根據墊片的厚度和具體操作條件。本參數參考厚度 2.0 mm，所有操作我溫度和壓力根據接觸的化學介質而定。請查閱 KLINGER 公司的相關化學介質適用表或使用 KLINGERexpert 計算機設計軟件。
操作溫度 400 °C
操作壓力 100 bar
壓縮率 ASTM F36A 11 %
回彈率 ASTM F36A (min) 55 %
KLINGER 熱壓實驗 25 MPa 300°C
厚度減少 23°C 10 %
厚度減少 300°C 22 %
拉伸強度ASTM F152 15 MPa
氣體泄露 DIN 3535/6 0.2 ml/min
壓力松弛 BS7531 23 MPa
壓力松弛 DIN 52913 (16h, 300°C) 25 MPa
重量增加 ASTM F146
ASTM 油 No. 3 (5h/150°C) 3 %
ASTM 燃料油 B (5h/23°C) 5 %
厚度增加 ?ASTM F146
ASTM 油 No. 1 (5h/150°C) 0 - 5 %
ASTM 油 No. 3 (5h/150°C) 0 - 5 %
ASTM 燃料油 A (5h/23°C) 0 - 5 %
ASTM 燃料油l B (5h/23°C) 0 - 5 %
密度 1.6 g/cm3
注:檢測標準系采用通用的非石棉墊片檢測標準。
通過認證
? 氣體輸送 - DVGW No. 88.01e052 (德國氣、水協會)
? 飲用水 - WRC (英國水務局)
? 氧氣認證 (100bar/80°C) - BAM (德國聯邦實驗和研究院)
? 船務認證 - Lloyds (德國)
? 飲用水 - KTW (德國)
? 符合 BS7531 Grade Y 標準
KLINGER PT圖
注意：KLINGER PT 圖僅提供設計指導 – 沒有壓力/溫度限制，具體參考 KLINGER expert 墊片設計軟件。
? 在化學介質適用的情況下，可以確認滿足你的使用條件。
? 在化學介質適用的情況下，正常滿足你的使用條件除非在蒸汽中應用，你需要得到KLINGER的確認
? 所有使用條件均需要得到KLINGER的確認。
